特级黄色毛片视频,欧美亚洲国产精品久久久,国产高清精品一级毛片

體育場館防水

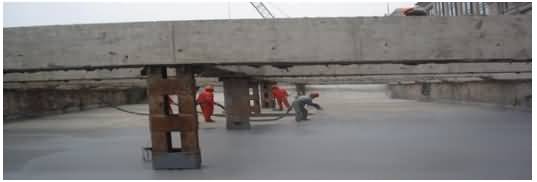

    混凝土的結(jié)構(gòu)耐久性是基于材料耐久性的進(jìn)一步深化?；炷两Y(jié)構(gòu)在自然環(huán)境和使用條件下，隨著時間推移，混凝土逐漸老化和結(jié)構(gòu)性能劣化，出現(xiàn)損傷甚至損壞，是一個不可逆的過程。首先是混凝土材料的物理化學(xué)作用的結(jié)果，繼而影響到建筑結(jié)構(gòu)的使用功能和結(jié)構(gòu)的承載力下降，最終影響整個結(jié)構(gòu)的安全。最明顯的病害損傷實例，如混凝土結(jié)構(gòu)受到含有氯離子介質(zhì)侵蝕，而導(dǎo)致鋼筋銹蝕，嚴(yán)重的會使混凝土開裂，不僅影響使用功能和外觀，甚至使鋼筋截面銷弱，結(jié)構(gòu)構(gòu)件承載力下降，對結(jié)構(gòu)安全性造成嚴(yán)重威脅。
    現(xiàn)在SPUA聚脲彈性技術(shù)已經(jīng)應(yīng)用在體育場館中，保護(hù)混凝土看臺避免城市酸雨等的侵蝕，使場館工程中的混凝土擁有百年壽命。現(xiàn)在已經(jīng)成功應(yīng)用于奧體中心，水立方，豐臺壘球場，曲棍球場，奧林匹克水上公園等奧運(yùn)場館。

鐵路防水

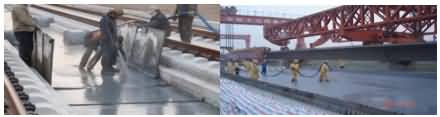

    京津城際軌道交通工程是我國第一條開工建設(shè)的高等級客運(yùn)專線，是2008年奧運(yùn)會的配套項目之一。由于該工程路基形式和鋪設(shè)方式，對混凝土的防水層要求較高，既要高強(qiáng)度又要快速固化，因此工程全線采用聚脲做防水層。
全線80％的路段采用高架的32米雙線混凝土箱梁和現(xiàn)澆混凝土梁組成。在箱梁做完聚脲防水層后的吊運(yùn)和鋪設(shè)中，有重達(dá)1200噸的運(yùn)送設(shè)備將對將防水層進(jìn)行近1000次的碾壓，普通的防水材料是難以承受的。聚脲因其優(yōu)良的力學(xué)性能、固化速度快、耐磨損、附著力好等優(yōu)點可滿足技術(shù)指標(biāo)要求。
該工程分北京、廊坊、天津三段，六個梁場同時施工。全線做防水處理的面積超過1000000m2，聚脲設(shè)計厚度為2mm，其用量之大，在中國聚脲防水工程中首屈一指，在世界上也是著名的聚脲工程之一。

隧道防水

    國內(nèi)外已建成大量鐵路或公路隧道，在很多情況下隧道比輪渡和橋梁更具有優(yōu)越性。由于隧道不可避免地要經(jīng)過含水量較高的地層，如果防水、堵漏措施不當(dāng)，地下水就會侵入隧道，腐蝕鋼結(jié)構(gòu)或混凝土，降低隧道的使用壽命，影響正常運(yùn)營。因此，隧道的防水是一個十分重要的問題 目前，國內(nèi)外對隧道防水重視程度普遍不夠。隧道防水的正確方法是在預(yù)制的混凝土沉管外面施工一道柔性的防水層。SPUA材料的出現(xiàn)為新建隧道提供了一種方便可靠的防水技術(shù)。
SPUA材料具有強(qiáng)度高、伸長率好、無接縫、不透水、施工快等優(yōu)點，比傳統(tǒng)的防水材料如瀝青、橡膠片材等更適合在隧道等高難度工程中應(yīng)用。著名的美國波士頓地鐵隧道和中國香港地鐵隧道均使用了聚脲作為防水層。

水池防水

多年來，聚氨酯和環(huán)氧涂料已廣泛應(yīng)用于污水設(shè)施的防腐處理中。隨著聚脲的出現(xiàn)，污水處理行業(yè)的防腐水平已邁向了一個新臺階。
業(yè)主在選擇污水池襯里時主要從以下幾個方面考慮：①首先是涂料固化速度要快，因為污水池一般只有5天的停工時間。②此外，停工期間少量的污水可能進(jìn)入污水池。如果情況發(fā)生這類情況，必須重新用水清洗水池，表面會變得潮濕，因此要求涂料在施工過程中對水不敏感。③表面光滑，污泥不易聚集。④耐油性好且能經(jīng)受PH值的變化。
環(huán)氧樹脂用做污水處理廠的防腐涂料已經(jīng)有許多年的歷史。環(huán)氧樹脂與混凝土和鋼都有很好的附著力，而且耐化學(xué)介質(zhì)性能也較好。但對污水工業(yè)的應(yīng)用而言，環(huán)氧樹脂存在以下幾個缺點：首先，通常情況下環(huán)氧的伸長率很小，土壤的自然運(yùn)動就會導(dǎo)致開裂，最終導(dǎo)致涂層脫落或污水侵蝕。其次，環(huán)氧樹脂固化速度慢，當(dāng)這些污水設(shè)備急欲投入使用時，環(huán)氧體系就會變得非常不盡如人意。此外，多數(shù)環(huán)氧涂料含有機(jī)溶劑，不但污染環(huán)境，而且溶劑揮發(fā)會產(chǎn)生針孔，對防腐產(chǎn)生不利的影響。檢測結(jié)果表明：只有不到10%的環(huán)氧涂料通過了2年的污水浸泡實驗。
聚氨酯涂料在污水處理工業(yè)中已大量應(yīng)用。與環(huán)氧不同，聚氨酯具有很好的彈性，不易開裂，防滲漏效果好，耐化學(xué)腐蝕性能也不錯。但聚氨酯涂料對濕度和溫度很敏感，在戶外施工時經(jīng)常會出現(xiàn)起泡、脫層等弊病。
聚脲則不同，它比聚氨酯具有更強(qiáng)的反應(yīng)一致性、穩(wěn)定性和可預(yù)見性，這使聚脲可在100%的濕度環(huán)境和-28℃的低溫下施工而不影響反應(yīng)速度。
在水池防水中，聚脲提供了先進(jìn)的整體防水層的新工藝，由于采用先進(jìn)的噴涂工藝，整個施工無接縫，涂層厚度均勻。異性結(jié)構(gòu)的再顯性，更是傳統(tǒng)防水材料所無法比擬的，以及優(yōu)異的物理性能、耐候性能、耐化學(xué)介質(zhì)性能使SPUA噴涂聚脲彈性體技術(shù)成為水池防水的最佳方案。
現(xiàn)在已經(jīng)廣泛應(yīng)用于國內(nèi)各大電廠污水池、酸堿中和池、油田污水池、化工污水池等領(lǐng)域。

屋面防水

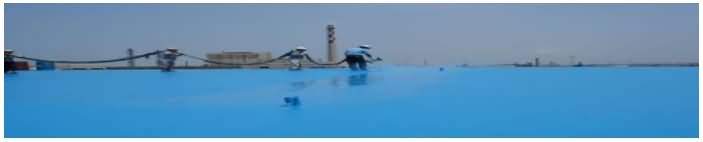

     我國的建筑屋面防水材料已從單一的瀝青品種發(fā)展到改性瀝青油氈、高分子防水卷材和防水涂料。目前，SBS和APP改性油氈仍是應(yīng)用廣泛的防水材料，在很大程度上解決了以往“三氈四油”的諸多問題，但品種單一，采用單層做法接縫處容易滲漏。高分子防水卷材以EPDM和PVC為主，在國外已十分成熟。但國內(nèi)EPDM配套的膠粘劑質(zhì)量差，配套件多，施工質(zhì)量難以保證。PVC板材在熱熔焊接接縫時有氯氣產(chǎn)生，不但污染環(huán)境，更直接損害了操作工人的身體健康。
高檔防水涂料以聚氨酯和水性丙烯酸為主。水性丙烯酸涂料耐候性好、易清潔，缺點是低溫或高濕的條件下不能施工，透氣性高不能封閉水氣。聚氨酯彈性防水涂料色彩艷麗，防水性能好，但施工時受濕度的影響易發(fā)泡，立面易流淌，而且耐老化性能欠佳，易褪色，易粉化。
    上述防水材料經(jīng)日光老化后容易出現(xiàn)開裂；即使防水材料自身不開裂，也會因砼的開裂（由振動、應(yīng)力、風(fēng)化等因素引起）而斷裂。SPUA材料則不同，因為其自身的柔韌性好、耐老化性好、強(qiáng)度高，即使在混凝土開裂的情況下，不但自身不會斷裂，而且還能將混凝土緊緊“抓住”，起到防水和保護(hù)作用，特別適用于高檔建筑的屋面防水處理。曾有人做過一個有趣的實驗分別在鋼、砼、瀝青表面噴涂脂肪族SPUA材料，將-196℃的液氮距涂層30.5厘米處，噴射到樣品表面達(dá)30秒，未見涂層任何破壞；當(dāng)噴射距離減小至10.2厘米時，鋼和砼表面的涂層出現(xiàn)輕微裂紋，而瀝青表面的涂層卻完好無損。另將涂有SPUA材料的砼樣品從1.8米高處自由落下，砼自身被震裂，但SPUA材料毫無損壞，并將砼的碎塊牢牢地聚集在一起。
    SPUA材料從材料性能上看，SPUA的拉伸強(qiáng)度、使用壽命明顯優(yōu)于聚氨酯防水涂料，拉伸強(qiáng)度等指標(biāo)接近Ⅰ類合成高分子卷材，使用壽命延長了5～10年。從施工角度看，SPUA的優(yōu)勢更加明顯。由于采用專用設(shè)備整體噴涂工藝，SPUA防水結(jié)構(gòu)整體性好，無接縫，避免了卷材接縫可能造成的滲漏，施工效率也明顯提高。此外，該技術(shù)在生產(chǎn)、施工和使用過程中不使用溶劑，無有毒有害物質(zhì)釋放，有利于環(huán)境保護(hù)。因此，與現(xiàn)有高檔防水材料相比，SPUA技術(shù)性能更可靠、更高效、更環(huán)保。
要想徹底根除屋面漏水的隱患，最終必然要走到SPUA技術(shù)上來，這已在國外得到很好的驗證。以往的卷材存在大量接縫，在戶外老化作用下會加速滲漏，一旦滲漏很難找到漏點，從而造成“年年修年年漏，越修越漏”的怪現(xiàn)象。SPUA技術(shù)則完全不同，它與底材100%粘接，表面整體性好，無接逢，防滲漏效果極佳。
